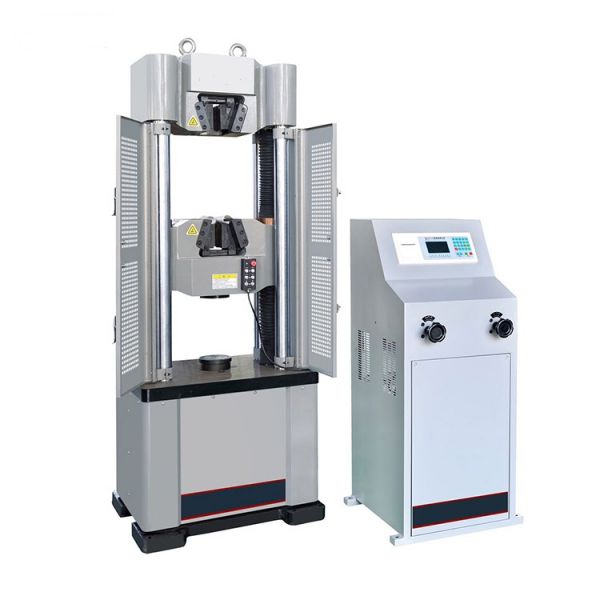

本機主機為四立柱、雙絲杠、油缸下置式主機結構,控製油源為櫃式油源控製櫃。拉伸空間位於主機上方,壓縮、彎曲、剪切試驗位於主機下方即中橫梁和工作台之間。試驗空間的調整通過移動中橫梁來實現,中橫梁升降采用鏈條傳動。調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗,試驗完成後可自動計算並打印材料的抗拉強度、屈服強度等試驗結果。
性能特點
1、主機采用四立柱高剛性框架結構,支撐穩定、加載平穩、外形美觀;
2、主機底座采用QT500-7精密鑄造,降低設備運行噪音,提高設備的剛性;
3、移動橫梁和上橫梁均為精密鑄造,CNC精密加工,確保試樣夾持的對中性;
4、移動橫梁升降係統采用磨製絲杠,精密齒輪減速機,減少橫梁升降時產生的噪音;
5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞,提高了設備的使用壽命;
6、鉗口采用燕尾槽結構,硬度高達58-62HRC,有安裝便利、結實耐用的優點;
7、測控係統運行速度快、界麵溫和、具有多種試樣信息輸入模式,可滿足不同材料的測試;8、試樣信息錄入便捷,相同條件的試樣信息一次輸入即可完成多個試樣的試驗;
9、試驗力顯示精度高,試驗力顯示全程分辨率不變,以確保實驗數據測量的準確性;
10、試驗數據(試驗力、加載速率)和試驗曲線隨試驗過程動態實時屏幕顯示;
11、當負荷超過滿量程的3-5%自動過載保護停機。
主要指標
產品型號 |
WE-100D |
WE-300D |
WE-600D |
WE-1000D |
主機結構形式 |
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置 |
|||
試驗力 |
100kN |
300kN |
600kN |
1000kN |
試驗機級別 |
1級 |
|||
試驗力測量範圍 |
2%-100%FS |
|||
試驗力示值相對誤差 |
顯示值的±1% |
|||
橫梁移動速度 |
約220mm/min |
|||
活塞速度 |
300mm/min |
150mm/min |
100mm/min |
|
活塞行程 |
250mm |
|||
控製方式 |
手動加載 |
|||
拉伸空間/壓縮空間 |
780/550mm |
900/650mm |
950/700mm |
|
立柱左右間距 |
485 |
500 |
560 |
|
試樣夾緊方式 |
液壓自動夾緊 |
|||
圓試樣夾持直徑 |
Φ4-20mm |
Φ10-32mm |
Φ13-40mm |
Φ13-45mm |
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-20mm |
|
扁試樣夾持寬度 |
80mm |
90mm |
100mm |
|
上下壓盤 |
圓壓盤直徑160mm,下壓盤帶球麵調整 |
|||
控製油源外形尺寸 |
632*650*1340mm |
|||
主機外形尺寸 |
745×685×1905 |
760×690×2055 |
830×720×2155 |
|
供電電源 |
三相五線製,380V/50Hz,3kW |
