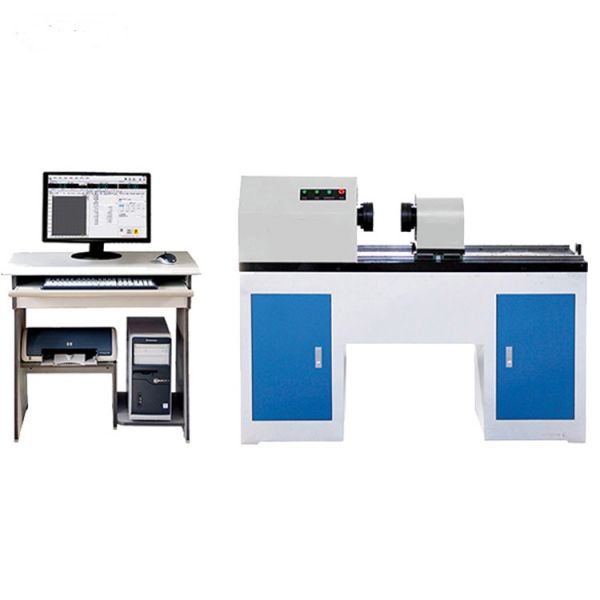

彈簧墊圈扭轉角試驗機主要用於金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗,能實現扭矩及扭角控製,配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。
彈簧墊圈扭轉角試驗機 主機標準配置
配置名稱 |
配置型號或說明 |
數量 |
主機 |
高強度臥式主機 |
一台 |
電機及伺服係統 |
台灣東元 |
一套 |
驅動器 |
國產 |
一套 |
高精直線導軌 |
ABBA |
二套 |
扭矩傳感器 |
200NM/300NM/500NM選配 |
一隻 |
擺線針輪減速機 |
|
一台 |
高精度角度編碼器 |
|
一台 |
控製器 |
大液晶顯示測控係統 |
一套 |
試驗夾具 |
NZL |
一套 |
計算機 |
聯想 |
一台 |
打印機 |
HP |
一台 |
試驗軟件 |
Windows 平台下 |
一套 |
測控係統 |
|
一套 |
彈簧墊圈扭轉角試驗機 技術指標
產品型號 |
NDW-200 NDS-500 |
NDW-300 NDS-2000 |
NDW-500 |
NDW-1000 |
扭矩 |
200N.M |
300N.M |
500N.M |
1000N.M |
試驗機等級 |
1級 |
|||
控製方式 |
微機控製 |
|||
扭矩測量範圍 |
2%~100%F·S |
|||
扭矩示值準確度 |
≤±1% |
|||
轉角示值準確度 |
≤±1% |
|||
轉角顯示分辨力 |
0.01° |
|||
扭轉角 |
99999° |
|||
扭角速率控製調節範圍 |
0.05-800°/min |
|||
夾頭有效間距 |
600mm(標準機型,可按用戶需要定做) |
|||
試驗旋轉方向 |
雙向 |
|||
電源 |
220V±10%,50Hz |
試驗機工作條件:
u 電源:AC 220V 50HZ
u 環境溫度:10℃~40℃
u 相對濕度:≤80%
u 工作環境應清潔,無腐蝕性介質、無明顯振源和電磁幹擾
