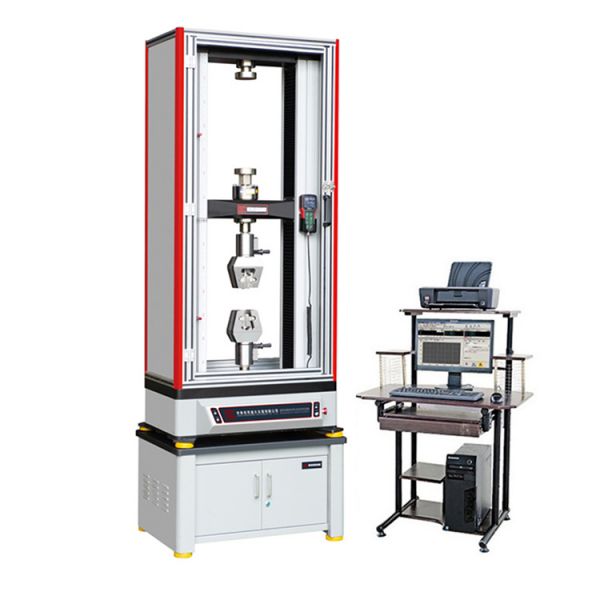

UTM4103電子萬能試驗機

UTM4103電子萬能試驗機具有結構緊湊、簡單易用等特點,可應用於材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導杆導向,具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件,幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件,使用戶試驗過程更加輕鬆。試驗解決方案涵蓋塑料、金屬、汽車工業、建築材料、紡織品、紙與紙板、食品和包裝、複合材料等。
UTM4103電子萬能試驗機 設備特點
? 主機特點
u 鋁合金外罩,高精度滾珠絲杠副使傳動更加平穩整機剛性高,運行平穩;
u 超大的試驗寬度,限度滿足客戶需求;
u 台灣交流伺服電機驅動,精度高,響應快;
u 高精度傳感器,精度高,穩定性好。
u 中橫梁采用四根導杆和石墨自潤滑套導向,強壯的導向光杠增加設備的橫向剛性,確保橫梁線性運動。它能夠使十字街頭精確對齊,減少測量數據的差異,產生良好的整體精度;
? 控製器特點
u 力、變形的測量分辨率達到滿量程的1/300000;
u AD采樣頻率可高達300Hz;
u 基於高端工控領域的SOC高端微處理器作為係統平台,集測量、控製於一體,功能更強大,性能更穩定;
u 采用力、變形、位移三閉環全數字控製,控製環之間自動切換,且平穩過渡。控製算法采用先進的神經元自適應PID控製算法,無需繁瑣的PID參數設置,初學者也能輕鬆完成專業試驗任務;
u 4路24bit A/D高數據采集通道配合先進的數字濾波技術,采集數據更加準確、穩定、可靠;
u 2路高速光電編碼器(5MHz)信號采集通道,可選用更多輸出光碼信號的測量附件;
u 采用10M以太網做為數據接口,方便擴展各種測量附件;
u 采用超大規模可編程數字集成電路設計,體積小,功耗低、發熱少,工作特性更穩定可靠。
? 軟件特點:
試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界麵、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控製所需的簡單、易用、高效的要求,又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。
UTM4103電子萬能試驗機 技術指標
型號 |
UTM4103 |
試驗力 |
5kN |
試驗機級別 |
1級 |
試驗力測量範圍 |
2%~100%FS |
試驗力示值相對誤差 |
±1%以內 |
試驗力分辨力 |
1/300000FS |
橫梁位移示值相對誤差 |
±0.5%以內 |
位移分辨力 |
0.001mm |
橫梁速度調節範圍 |
0.001~500 mm/min |
橫梁速度相對誤差 |
≤設定值的±1% |
有效試驗寬度 |
400mm |
有效拉伸空間 |
800mm(標準機型,可按需求定製) |
高度 |
1820mm |
電源 |
220V±10%;1KW |
