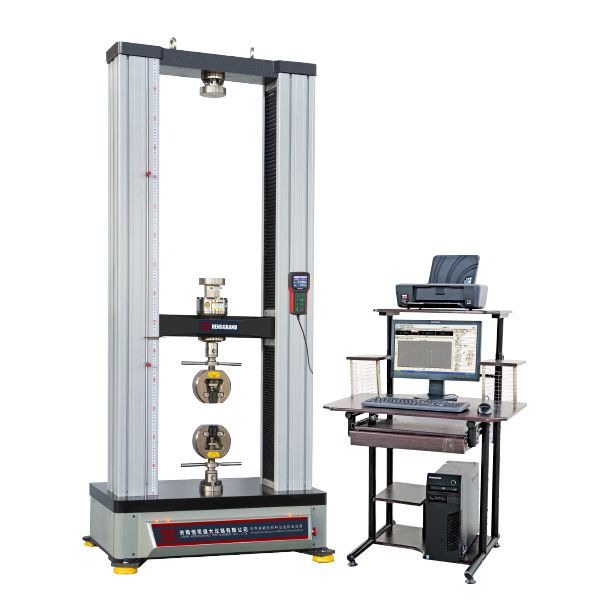

WDW-20G微機控製電子萬能試驗機
一、WDW-20G微機控製電子萬能試驗機簡介
WDW-G係列台式微機控製電子萬能試驗機具有結構緊湊、簡單易用等特點,可應用於材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導杆導向,具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件,幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件,使用戶試驗過程更加輕鬆。試驗解決方案涵蓋塑料、金屬、汽車工業、建築材料、紡織品、紙與紙板、食品和包裝、複合材料等。
二、WDW-20G微機控製電子萬能試驗機主機特點
日本交流伺服電機驅動,精度高,響應快;
精密行星減速機,噪音低,傳動平穩;
美國進口高精度傳感器,精度高,穩定性好。
中橫梁采用四根導杆和石墨自潤滑套導向,強壯的導向光杠增加設備的橫向剛性,確保橫梁線性運動。它能夠使十字街頭精確對齊,減少測量數據的差異,產生良好的整體精度;
高精度滾珠絲杠副使傳動更加平穩整機剛性高,運行平穩;
超大工作台及超寬跨距,限度滿足客戶需求;
全鋁合金外罩及全鋁合金防護罩,外形美觀大方、操作安全便利。
三、WDW-20G微機控製電子萬能試驗機控製器特點
(一)外置獨立控製器
全新一代靜態試驗機專用控製器,是集測量、控製、傳輸功能於一體,並對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成;為試驗機的測量、控製和操作提供了全新的解決方案,USB數據傳輸全麵支持筆記本計算機、平板計算機、台式計算機;是試驗機技術發展的一個重要部分。外部手持式控製器采用320*240 LED顯示器,可快速調整試驗空間,同時具有試驗開始、試驗停止、試驗清零等功能,實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便,操作更加簡單。
(二)萬能試驗機測控軟件
萬能試驗機測控軟件采用DSP技術及神經元自適應控製算法,實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控製模式,控製方式可任意組合、平滑切換;具有聯網接口,可實現數據聯網和遠程控製功能。
四、WDW-20G微機控製電子萬能試驗機技術參數(一)測量參數
最大試驗機(kN):20;
試驗機級別:0.5級;
試驗力有效測量範圍:0.4%-100%F.S;
試驗力測量精度:優於≤±0.5%;
位移測量分辨力:0.4μm;
位移測量精度:優於≤±0.5%;
電子引伸計測量範圍:0.4%-100%FS;
電子引伸計測量精度:優於≤±0.5%;
(二)控製參數:
控製方式:力閉環控製、變形閉環控製、位移閉環控製;
(三)主機參數:
立柱數:6柱(4立柱、2絲杠);
最大壓縮空間:900;
最大拉伸間距:670(含楔形拉伸夾具);
有效跨距:450;
工作台尺寸:800×425;
主機外形尺寸:850*590*1750;
主機重量:370;
功率、電壓、頻率:1kW/220V/50~60Hz;
