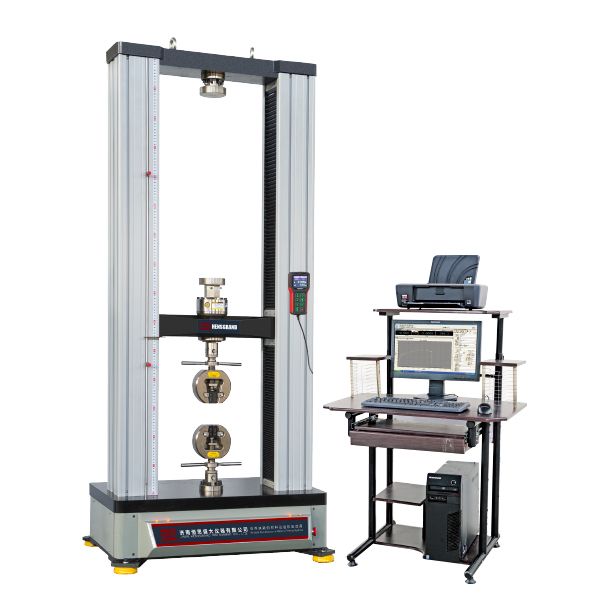

微機控製碟簧壓力試驗機

微機控製碟簧壓力試驗機依據國家彈簧拉壓試驗機標準規定的技術要求製成，專業設計的自動控製和數據采集係統，實現了數據采集和控製過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、複合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。

該機采用調速精度高、性能穩定的全數字伺服調速係統及伺服電機作為驅動係統，控製器作為控製係統核心，以Windows為操作界麵的控製與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

微機控製碟簧壓力試驗機產品構成：

3.1主機：采用門式結構。

3.2傳動係統：由減速器、精密絲杠副及導向部分等組成。

3.3驅動係統：由交流伺服調速器極其電機實現係統驅動。

3.4測量控製係統：試驗力測量控製係統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控製係統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控製及數據處理等功能。

3.5安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

微機控製碟簧壓力試驗機產品參數：

1、樣式：門式

2、試驗力：100；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%---100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

9、壓縮行程：600mm

10、試驗行程：600mm

11、位移速度控製範圍：0.1mm/min～300mm/min分檔可調

12、位移速度控製精度：±1%；

13、試驗機級別：1級

14、變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：約760*500*1700mm
